電動ガン用SBD(ショットキーバリアダイオード)です。
モーターの+と-に接続するだけで物理スイッチの摩耗を大幅軽減し、長寿命化が図れます。
FETと比較して、取り付けが非常に簡単で
破損時にフルオートが止まらなくなる等の暴走の危険性が無いのが大きな特徴です。
*注意*
FCUなど電子制御系ユニットや、FET(ブレーキ有り無し共に)とは併用しないでください。
FCUの場合、動作に支障をきたし最悪破損してしまいます。
FETの場合、大半の製品に最初からSBDに相当する部品が組み込まれています。
被服を剥がしてブラシの線と一緒に固定したり、
邪魔にならないところにはんだ付けして取り付けます。
また、付属のY端子でモーターのエンドベルを固定しているねじに固定することも可能です。
(一部非対応のモーターあり 詳細は後述の説明書をご覧ください)
対応電源電圧は13.2V(LiFePO4 4セルまで)となります。
---------------------------------------------------------------------------------------------------

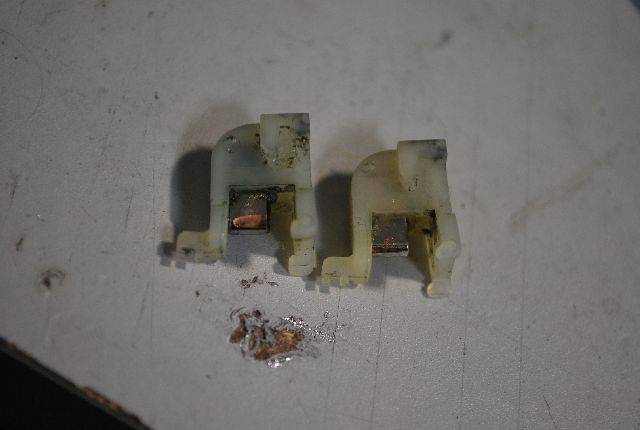

SBD無し(写真左)と有り(写真右)での比較です。テスト条件は以下の通りになります。
・発射弾数：それぞれ5000発
・使用スイッチ：東京マルイ純正 新品
・ギアボックス：東京マルイ純正V2
･モーター：G&P M120旧型(黒エンドベル)
・ギア：東京マルイ純正
･スプリング：東京マルイ純正
･スプリングガイド：東京マルイ純正
･ピストン：東京マルイ純正
･ピストンヘッド：東京マルイ純正 吸排気加工
･シリンダー：KM企画 パワーシリンダー
･シリンダーヘッド：東京マルイ純正加工
･ノズル：東京マルイ純正
･配線：イーグル模型 16GA シリコン銀コード
・バッテリー：A123Systems 9.9V 1100mAh LiFePO4バッテリー(27C相当)
SBD装着により、接点摩耗を大幅に軽減できています。
取扱説明書は
こちら
