最大限の光学性能及び機械性能を要求する競技シューター、愛好家、ハンター向けに開発されました。
ハイマスターレンズシステムは最高の光学品質を可能にし、新開発の26°の広角接眼レンズは
8.4倍の倍率すべての範囲で広い視界を得ることができます。
（Marchの標準接眼に対して30％広い視界です）
----------------------------------------------------------------------------------------------
Elevationダイヤルには基準距離にセットされたダイヤル位置に瞬時に戻すことが出来る0-Set機構付きです。
0位置の設定が必要な時、希望の位置にエレベーションダイヤルを調整します。
そのままエレベーションダイヤルを動かさないように軽く押えて、コイン溝を使用して0-setダイヤルを矢印方向に止まるまで回転させて下さい。
これで0-setが完了です。以後、ダイヤルをＵＰ方向に回転させても、戻すとセット位置で止まります。
0-setを使用しない時には、コイン溝を使用して0-setダイヤルを矢印の反対方向に止まるまで回転して下さい。
0-setは解除され通常のエレベーションダイヤルになります。
Gen2モデルからElevation/Windageダイヤルが手裏剣ロックになりました。
上部の手裏剣ロックを赤色方向に回すとダイアルがロックし、白色方向に回すとロックが解除されます。
このロック機構により、不用意にダイアルが回るのを防げます。
----------------------------------------------------------------------------------------------
フォーカスダイヤルロック機構
フォーカスダイヤルロックシステムを採用することにより、フォーカスダイヤルが不用意に回転して
ピントがずれることを防ぎます。
フォーカスダイヤルを赤い方向に押すと、右図のようにロックされます。
青色の方向に引き出すと、ロックが解除されます。
----------------------------------------------------------------------------------------------
New 6レベルスイッチ
ダイヤルを回すことにより、射手は明るさを6段階に変更できます。 1が最も暗く、6が最も明るくなります。
ラバースイッチは、選択した輝度レベルを維持しながら照明をオンまたはオフにします。
照明スイッチは、4レベル照明スイッチと同様に、1時間使用しないと自動的にシャットダウンします。
オフにしてからスイッチをオンにすると、以前に選択した輝度レベルで点灯します。
----------------------------------------------------------------------------------------------
バッテリーを交換するには（左図を参照）、スイッチを反時計回りに回してバッテリーコンパートメントを開き、
バッテリーをリチウムバッテリー（CR2032）と交換します。
バッテリーの平面（+）はスコープ本体に面している必要があります。
バッテリーを交換した後、時計回りに回してスイッチをロックしてください。
----------------------------------------------------------------------------------------------
ファストフォーカスアイピース
このファストフォーカスアイピースは、1回転で±2ジオプターを調整できます。
したがって、これにより、接眼レンズの迅速な調整が可能になります。
この26度広角アイピースを使用すると、広い視野でターゲット/ゲームを狙うことができます
接眼レンズを回し、焦点距離が変わるとレティクルの明瞭さが変わります。
レティクルに目の焦点を合わせたら、ロックリングを反時計回りに回して、接眼レンズにしっかりと固定します。
締めすぎないでくださいが、しっかりしている必要があります。
----------------------------------------------------------------------------------------------
FML-MTレティクル
----------------------------------------------------------------------------------------------
FML-TR1レティクル
----------------------------------------------------------------------------------------------

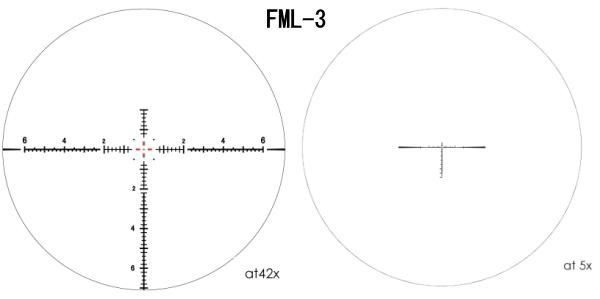

FML-3レティクル
----------------------------------------------------------------------------------------------
FMA-MTレティクル
----------------------------------------------------------------------------------------------
FMA-3レティクル
----------------------------------------------------------------------------------------------
FMA-TR1レティクル
----------------------------------------------------------------------------------------------
性能諸元
倍率：5x-42x
有効対物レンズ径：Φ5mm
チューブ径：Φ34mm
射出ひとみ径：Φ5.2mm(5x) Φ1.33mm(42x)
FOV：5.2° 8.73m@100m(5x) 0.62° 1.08m@100m(42x)
アイリリーフ：71-90.4mm(5x) 74.2-90mm(42x)
1クリック移動量：0.1MIL / 1/4MOA
エレベーション移動量：±20MIL / ±65MOA
ウィンデージ移動量：±7MIL / ±24MOA
フォーカス：サイドフォーカス(10YD-∞)
イルミネーション：6段階
レティクル焦点面：第一焦点面(FFP)
重量：950g
スコープ取り付け時のマウントリング締め付けトルクは15-18lbf・in(推奨17lbf・in)を厳守してください。
詳細は
こちらをご参照ください。
付属品
・フリップキャップ前後
・サンシェード
・レンズクロス
・ファストレバー
・MDディスク
・六角レンチ
各レティクルの特徴
SFP(セカンドフォーカルプレーン 第二焦点面)
ズームによってレティクルの大きさが変化せず、常に一定の太さを保ちます。
構造上、ズームレンズ可動部のクリアランスによる光軸ずれが必ず発生するため
倍率を変えると着弾点がずれるPOA(Point Of Aim)シフトが発生します。
高倍率で小さな的を狙う精密射撃向けですが、倍率を頻繁に変える射撃には向きません。
また、レティクルを使ったレンジングは特定の倍率でのみ有効となります。
FFP(ファーストフォーカルプレーン 第一焦点面)
ズームに応じてレティクルの大きさが変わり、倍率と目盛の関係が常に一定となります。
低倍率時にレティクルが小さくなりすぎたり、逆に高倍率時に太くなりすぎる可能性がありますので
レティクルの選択が重要になってきます。
こちらはズームレンズ可動部のクリアランスの影響を受けないため、ズームによるPOAシフトが発生しません。
標的までの距離がバラバラだったり、倍率を頻繁に変える用途に向いています。
また、イルミネーションレティクルの発光が対物レンズ側から見えてしまうという弱点があります。
デュアルレティクル
SFPとFFPの両方の焦点面にレティクルを置き、像を合成するタイプです。
SFPの大きさが変化しない視認性の良さ、FFPの常に一定の倍率と目盛の関係を
併せ持っていますが、SFPの弱点でもあるPOAシフトも引き継いでいるため
倍率を変えると両者のレティクルの位置関係が極わずかにずれる事があります。
(両者のずれは最低、最高倍率の両ズーム端で最少となります)
見出しの速さを重視する速射向け、かつ最高倍率でしっかり狙って撃つような用途に向いています。
イルミネーションレティクルはSFP側にあるため、対物レンズ側から発光は見えません。
こちらの商品は受注生産で、お支払い確認後メーカーにて生産開始となります。
通常納期は2か月前後の予定で、受注生産、お取り寄せの都合上、配達日時指定と代金引換便はご利用になれません。
商品説明文、画像はディオン光学技研のHPより引用
